Opis
Punkt asekuracyjny beton/stal EN 795 A Kratos Safety FA6000900 stanowi stały element systemów ochrony przed upadkiem z wysokości. Producent zaprojektował go do trwałego montażu w konstrukcjach betonowych oraz stalowych, co zapewnia szerokie możliwości zastosowania w obiektach przemysłowych, energetycznych oraz budowlanych.
Urządzenie kotwiczące przeznaczono do zabezpieczenia jednej osoby (EN 795A). Dodatkowo jest certyfikowany z normą TS 16415:2013 dla 3 osób. Zwarta i masywna konstrukcja gwarantuje wysoką odporność na obciążenia dynamiczne powstające podczas powstrzymywania spadania.
Kratos Safety deklaruje minimalną wytrzymałość punktu na poziomie 12 kN i graniczną siłę niszczącą 23 kN. Przemyślana geometria elementu umożliwia bezpieczne i czytelne wpięcie karabinka lub innego elementu łączącego systemu asekuracyjnego. Przy okazji warto podkreślić że miejsce wpięcia ma około 28 mm, co w konsekwencji pozwala na wpinanie nawet dużych haków typu MGO.
Budowa urządzenia kotwiczącego Kratos Safety – FA6000900

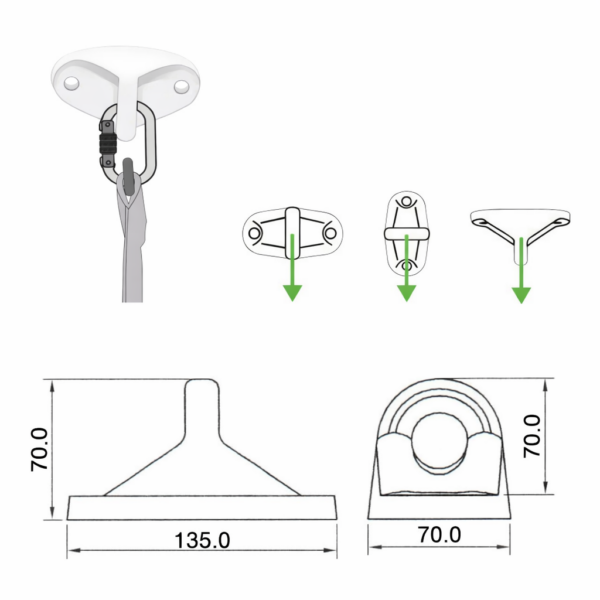

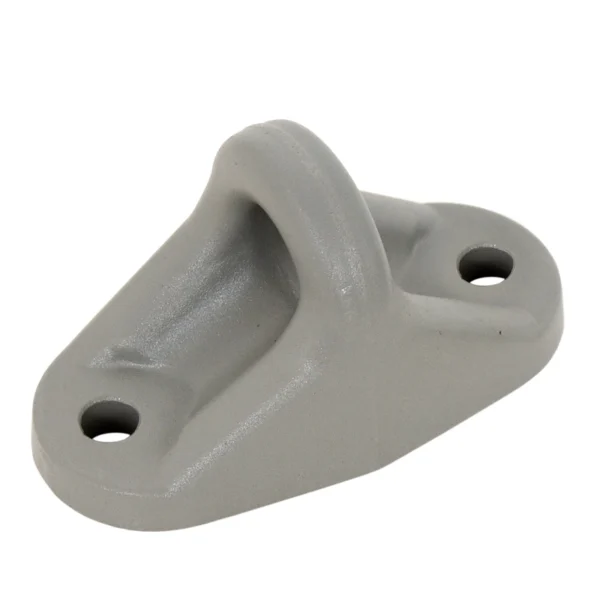

Punkt asekuracyjny Kratos Safety – FA6000900 wykonano z odlewu aluminium. Podstawa punktu asekuracyjnego ma wymiary 135 x 70 mm i wyposażono ją w dwa otwory montażowe o średnicy ∅13 mm. Miejsce wpięcia ma okrągły kształt o średnicy około 28 mm, co pozwala na łatwy montaż dowolnego zestawu asekuracyjnego, w tym nawet dużych haków 60 mm. Na powierzchni punktu asekuracyjnego wypalono laserowo wszystkie niezbędne informacje, takie jak norma, nazwa i kod producenta, data produkcji, numer partii oraz numer seryjny. Dodatkowo naniesiono piktogramy określające możliwe kierunki obciążenia. Te wszystkie zbiegi służą temu, aby użytkownik miał pewność co do zgodności z wymaganiami bezpieczeństwa oraz łatwą identyfikację produktu.
Montaż stałego punkt asekuracyjnego
Stałe urządzenie kotwiczące beton/stal Kratos Safety bez problemu zainstalujemy zarówno w stali jak i w betonie. Punkt posiada dwa otwory instalacyjne ∅13. Do montażu w stali potrzebujemy 2 nierdzewnie śruby M12 i nakrętki samokontrujace. W stali w jednej linii nawiercamy dwa otwory montażowe o średnicy 13 mm w odległości 100 mm od siebie.
Instalacja w betonie odbywa się w podobny sposób. W linii prostej nawiercamy 2 otwory w odległości 100 mm od siebie. Za pomocą kotwy chemicznej wklejamy 2 nierdzewne pręty gwintowane M12. Podczas kotwienia chemicznego musimy ściśle przestrzegać technologii. Kierujemy się zaleceniami zawartymi w instrukcji montażowej producenta. Przestrzegamy wytycznych dotyczących średnicy otworu i głębokości osadzania pręta. Istnieje także możliwość instalowania punktu przy użyciu kotw mechanicznych, tutaj także zalecamy łączniki nierdzewne. W tym przypadku również kierujemy się wytycznymi producenta.
WAŻNE! Producent nie dostarcza materiałów montażowych do instalacji punktu.
Informacje dodatkowe
Podsumowując należy pamiętać, że prawidłowe zamontowanie punktów kotwiczenia jest podstawą bezpieczeństwa. Z tego powodu należy bezwzględnie przestrzegać rygoru montażowego. Dlatego zalecane jest, aby montaż stałych punktów asekuracyjnych powierzano osobom posiadającym odpowiednie kwalifikacje. Przed montażem należy zapoznać się z instrukcją montażu producenta. Zalecane jest wykonanie test na wyciąganie siłą 5 kN przez 15 sekund. Zgodnie z normą EN 795 A stałe punkty kotwiczące powinny być poddawane okresowej kontroli nie rzadziej niż raz na 12 miesięcy.
Punkt asekuracyjny beton/stal EN 795 A – Kratos Safety FA6000900 – najważniejsze cechy:
- kolor: szary
- montaż: podstawowa wiedza budowlana
- dostarczany bez elementów mocujących
- montaż w betonie przy pomocy kotwy chemicznej (2x szpilka M12) lub kotw mechanicznych M12
- montaż w stali przy pomocy 2x śruby M12 (zalecane nierdzewne)
- punkt kotwiczący przeznaczony do ochrony 1 osoby
- wytrzymałość 12 kN
- wytrzymałość niszcząca 23 kN
- wymiary miejsca wpięcia 78 x 46 mm
- wymiary podstawy 135 x 70 mm
- waga: 330 g
- materiał: aluminium
- certyfikacja: EN 795 typ A (1 osoba)
- certyfikacja: TS 16415:2013 (3 osoby)
Bezpieczeństwo:
Kratos Safety
689, Chemin du Buclay 38540 HEYRIEUX FRANCE
+33(0)472487827
e-mail: info@kratossafety.com
Instrukcja montażu Kratos Safety FA6000900
Karta produktowa Kratos Safety FA6000900
