Opis
Uniwersalny punkt kotwiczący Rothoblaas AOS500 to wszechstronny punkt, który instalujemy na powierzchniach o różnym nachyleniu, w pionie i w poziomie. Ogromną zaletą punktów z serii AOSXXX jest możliwość montażu bezpośrednio do struktury (punkt wpięcia zainstalowany jest blisko powierzchni) lub w pewnej odległości od niej np. montaż pod ocieplenie (przy instalacji dystansowej należny uwzględnić minimalną odległość od powierzchni montażowej wynoszącą 50 mm – patrz instrukcja i zdjęcia poniżej.
Uniwersalny punkt kotwiczący Rothoblaas AOS500 insatlujemy w betonie za pomocą żywic poliestrowych oraz w stali i drewnie przelotowo. Warto popdkreślić, że punkt zapewnia jednoczesną ochronę 3 pracownikom i jest zgodny z normą EN 795 A.
Budowa AOS500

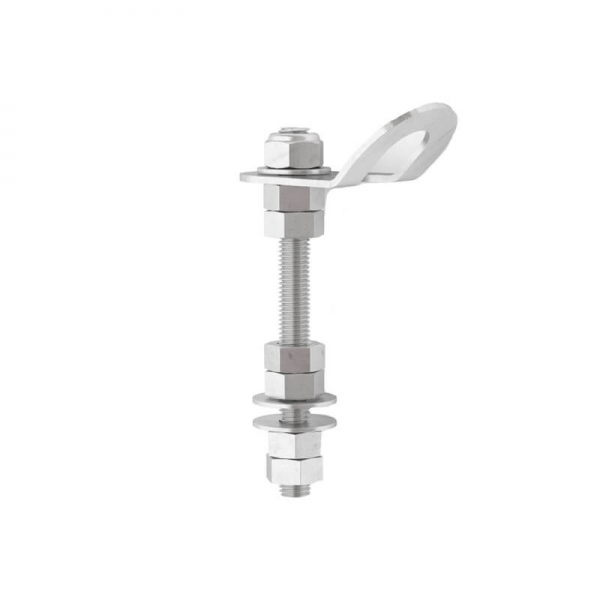

Punkt kotwiczący Rothoblaas AOS500 wykonano z nierdzewnego pręta gwintowanego M16 i zestawu podkładek oraz nakrętek montażowych. Punkt wpięcia ma bardzo dużą średnicę 50 x 27,5 mm co umożliwia bezproblemowe zastosowanie nawet dużych haków typu MGO60 lub wpięcie trzech standardowych karabinków. AOS500 chroni przed upadkiem z wysokości w każdym kierunku (360°) oraz został przetestowany na działanie sił „wyciągających”.
Montaż w betonie
Uniwersalny punkt kotwiczący Rothoblaas AOS500 z powodzeniem instalujemy w betonie za pomocą żywic poliestrowych.
- klasa betonu: C 20/25
- średnica otworu: 18 mm (d0)
- głębokość otworu: 128 mm (hef )
- głębokość osadzenia pręta: 128 mm
- minimalna grubość betonu: hef + 2x d0 (np. głębokość osadzenia pręta 128 mm + 2 x 18 mm średnica otworu = 164 mm)
- moment dokręcenia: 80 Nm
- kotwienie chemiczne: zgodnie z instrukcją (min głębokość 128 mm)
Montaż w stali
Montaż Rothoblaas AOS500 możliwy jest przelotowo w stali o minimalnej grubości 5 mm. Niezbędny zestaw nakrętek i podkładek dołączony jest do produktu.
- klasa stali: S235JR
- średnica otworu: 16,5 mm
- minimalna odległość od krawędzi 25 mm
- minimalna grubość stali 5 mm
Montaż w drewnie
Przelotowy montaż w drewnie możliwy jest w strukturach drewnianych o grubości 120 mm i szerokości 100 mm. Podobnie jak do montowania w stali, do montażu w drewnie wystarczy zestaw nakrętek i podkładek dołączonych do produktu.
- klasa drewna: GL24h (EN 14080)
- minimalne wymiary belki: 120 x 100 mm
- głębokość montażu: montaż przelotowy
- minimalna odległość od krawędzi: zalecany montaż na środku belki
Uniwersalny punkt kotwiczący – Rothoblaas AOS500 – najważniejsze cechy:
- łatwy montaż
- punkt kotwiczący przeznaczony dla ochrony 3 osób
- montaż w wielu strukturach: beton, stal, drewno
- możliwość montażu na poziomych, skośnych i pionowych strukturach
- ochrona w każdym kierunku – 360° (również na wyciąganie)
- duży otwór wpięcia 50 x 27,5 mm
- waga: 1145 g
- materiał: stal nierdzewna AISI 304
- certyfikacja: EN 795 typ A
