Opis

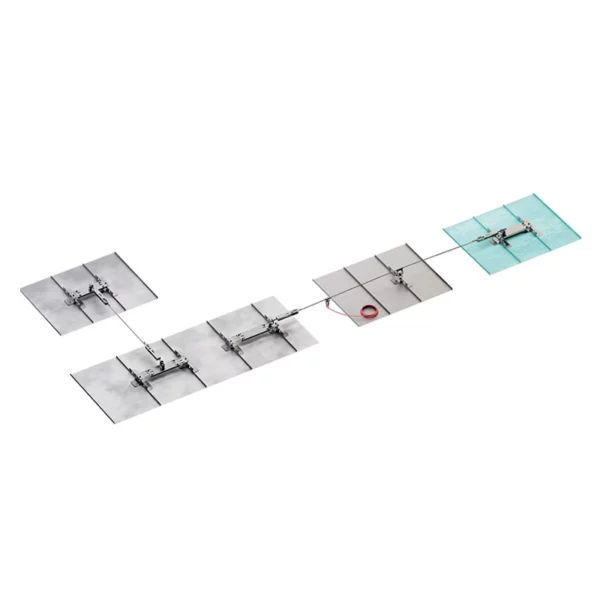

System asekuracji na rąbek stojący o długości 32 m zawiera wszystkie elementy niezbędne do wykopania linowego systemu zabezpieczającego zgodnego z normą EN 795 C. System opiera się na podstawach SIANK i SIANKINT, które instaluje się do poszycia dachu wykonanego w standardowym profilu z podwójnym rąbkiem o wysokości 25 mm. Konstrukcja podstaw SIANK4 umożliwia łatwy montaż elementów początkowych i końcowych systemu, natomiast podstawy SIANKINT pełnią rolę elementów przelotowych.
Montaż systemu Patrol na dachu na rąbek stojący
Maksymalna odległość między poborami w systemach instalowanych na rąbek stojącym może wynosić 8 m (nie mniej niż 4 m). Systemy instalowany na rąbek stojący firmy Rothoblaas nie dopuszcza stosowania zakrętów. W przypadku potrzeby zmiany kierunku przebiegu systemu linowego należy zainstalować 2 oddzielne systemy linowe.
W skład systemu wchodzą następujące elementy:
- Podstawa instalowana na rąbek stojący SIANK4 – 2 szt.
- Pośredni punkt na rąbek stojący SIANKINT – 2 szt.
- Napinacz liny SPEAR2 – 2 szt.
- Stalowa nierdzewna lina 8 mm CABLE – 32 mb
- Elementy początkowe PATROLTERM – 2 szt.
- Element pośredni PATROLMED – 2 szt.
Montaż systemu asekuracyjnego PATROL
System PATROL Rothoblaas instalowany na rąbek stojący jest niezwykle prosty w montażu. Podstawy instaluje się bez ingerencji w strukturę dachu dzięki specjalnym zaciskom w które są wyposażone SIANK4 i SIANKINT. W trakcie montażu należy pamiętając o maksymalnej odległości między podstawami wynoszącej 8 metrów.
Po rozmieszczeniu podstaw przechodzimy do montowania elementów początkowy PATROLTERM i pośrednich PATROLMED. Kolejnym krokiem jest montaż liny w napinaczu SPEAR2, przeprowadzanie liny przez wszystkie elementy pośrednie, kończąc instalacji drugiego napinacza.
Niezbędne narzędzia do montażu systemu asekuracyjnego:
- Uchwyt szczękowy na linę stalową 8 mm
- Wyciągarka łańcuchowa 250 kg
- Klucz dynamometryczny z możliwością dokręcenia z siłą 15 Nm
- Klucz płaski 19 – 2 szt. (do kontrowania)
- Klucz płaski 24
- zaczep taśmowy 30 cm – do instalacji wyciągarki
System asekuracji linowej – Rothoblaas do trapezowej blachy konstrukcyjnej 30 m – najważniejsze cechy:
- Waga: system asekuracji ≈ 10,8 kg
- Waga: podstawy SIANK4 16,2 kg kg (2 x 8,1 kg), SIANKINT 4,8 kg (2 x 2,4 kg)
- Łatwy montaż nie wymagający skomplikowanych narzędzi
- Materiał: stal nierdzewna AISI 304, aluminium EN AW-6082
- Czytelny wskaźnik upadku
- Certyfikacja: EN 795 C
Bezpieczeństwo:
ROTHO BLAAS SRL
Via Dell’Adige N. 2/1 – 39040, Cortaccia (BZ)
Tel: +39 0471 81 84 00 Fax: +39 0471 81 84 84
www.rothoblaas.com, info@rothoblaas.com
Instrukcja montażu – napinacza SPEAR2
Rothoblaas SIANK4 – instrukcja montażu
Rothoblaas SIANKINT – instrukcja montażu
Podsumowując należy podkreślić, że przed przystąpieniem do montażu należy sprawdzić poprawność montażu blach, aby upewnić się czy posiadają odpowiednie parametry. Instalowanie stałych systemów chroniących przed upadkiem z wysokości powinno zostać powierzone osobom posiadającym odpowiednie kwalifikacje. Zgodnie z normą EN 795 stałe punkty kotwiczące powinny być poddawane kontroli nie rzadziej niż raz na 12 miesięcy.
